TiePie engineering - PC 기반 오실로스코프

제품명 : WiFiScope WS6
제조사 : TiePie engineering

TiePie engineering - PC 기반 오실로스코프

1 GSa / s 14 비트 쿼드 채널 고해상도 WiFi 오실로스코프

8, 12, 14, 16 비트 분해능, 0.25 % DC 수직 정확도, 0.1 % typical, 1ppm 시간축 정확도
최대 1GSa/s 샘플링, 최대 250MHz 대역폭
채널당 최대 256 MSamples 메모리
최대 200MS / s 연속 스트리밍
견적문의 카달로그

Overview

WiFiScope WS6


TiePie engineering사의 이 강력한 고속 WiFi 오실로스코프는 최대 1GSa/s의 빠른 샘플링과 12, 14 및 16비트의 고해상도, 4개 채널 모두에서 64MS 샘플의 대용량 메모리를 결합합니다. 오실로스코프는 최대 200MSa/s의 연속 스트리밍 측정을 지원하며 CMI 인터페이스를 사용하여 다른 오실로스코프와 동기화하여 동기화된 타임베이스를 가진 멀티 채널 결합 계측기를 구성할 수 있습니다. CMI 인터페이스는 기본적으로 WiFi Scope WS6에서 사용할 수 있습니다. 선택적으로 각 채널에서 SureConnect 연결 테스트 및 저항 측정을 통해 WiFi Scope WS6을 제공할 수 있습니다.

다기능 멀티 채널 오실로스코프 소프트웨어
WiFiScope WS6에는 WiFiScope WS6을 오실로스코프, 스펙트럼 분석기, 데이터 로거, 멀티미터 및 프로토콜 분석기로 변환하는 다기능 멀티 채널 오실로스코프 소프트웨어가 함께 제공됩니다.

WiFi 연결
WiFi Scope WS6 Diff를 사용하는 것보다 컴퓨터 기반 오실로스코프를 사용하는 것이 더 쉬웠습니다. 컴퓨터의 소프트웨어를 켜고 켜기만 하면 됩니다.

배터리 전원이 켜져 있고 완전히 충전된 배터리에서 몇 시간 동안 작동할 수 있으므로 전원 케이블이 필요하지 않습니다.
WiFi를 사용하여 컴퓨터에 연결하므로 인터페이스 케이블이 필요하지 않습니다.
이렇게 하면 완전히 부동한 상태에서 컴퓨터에서 완전히 격리된 상태를 측정할 수 있습니다. WiFiScope WS6 Diff는 도달하기 어려울 수 있는 모든 테스트 대상 근처에 배치하거나 유선 연결이 불가능한 움직이는 물체에 배치할 수 있습니다.

WiFiScope WS6 Diff가 컴퓨터에 연결되어 있지 않기 때문에 컴퓨터를 손상시킬 위험이 없습니다.

LAN 연결
유선 네트워크를 사용할 수 있는 원격 위치에서 측정할 때 WiFiScope WS6 Diff를 LAN 포트를 통해 사용할 수도 있습니다. 그런 다음 컴퓨터를 테스트 대상에 가까이 두지 않고 네트워크를 통해 모든 위치에서 측정을 수행할 수 있습니다.

WiFiScope WS6 Diff는 1Gbit LAN 연결을 사용하여 WiFi를 통한 것보다 더 높은 스트리밍 성능을 달성할 수 있습니다.

USB 3.0 연결
무선 측정 또는 LAN 연결 측정이 필요하지 않거나 불가능한 경우 WiFiScope WS6 DIF를 USB3 포트를 통해 연결할 수도 있습니다. 따라서 스트리밍 성능이 한층 더 향상될 수 있습니다. 또한 USB를 통해 연결된 경우 CMI 인터페이스를 통해 WiFi Scope WS6 Diff를 오실로스코프와 결합할 수 있습니다.

Models

모델최대 샘플링 속도최대 스트리밍 속도
WS6-10001 GSa/s200 MSa/s
WS6-500500 MSa/s100 MSa/s
WS6-200200 MSa/s40 MSa/s



Acquisition system
Number of input channels4 analog
CH1, CH2, CH3, CH4Female BNC
TypeSingle ended input
Resolution8, 12, 14, 16 bit user selectable
DC Accuracy0.25 % (0.1 % typical) of full scale ± 1 LSB at 20°C to 25°C
To achieve rated accuracy, allow the instrument to settle for 20 minutes. When subjected to extreme temperatures, allow additional time for internal temperatures to stabilize.
Ranges (full scale)±200 mV
±400 mV
±800 mV		±2 V
±4 V
±8 V		±20 V
±40 V
±80 V
CouplingAC/DC
Impedance1 MΩ / 20 pF ± 1 %
Maximum voltage200 V (DC + AC peak < 10 kHz)
BandwidthWS6-1000WS6-500WS6-200
-3dB at 75 % of full scale input250 MHz250 MHz250 MHz
Limit, selectable per channelOff (250 MHz)
150 MHz
100 MHz
50 MHz		Off (250 MHz)
150 MHz
100 MHz
50 MHz		Off (250 MHz)
150 MHz
100 MHz
50 MHz
AC coupling cut off frequency (-3dB)±1.5 Hz
SureConnectOptionally available (option S)
Maximum voltage on connection200 V (DC + AC peak < 10 kHz)
Resistance measurementOptionally available (option S)
Ranges (Full scale)1 kΩ
2 kΩ
5 kΩ		10 kΩ
20 kΩ
50 kΩ		100 kΩ
200 kΩ
500 kΩ		1 MΩ
2 MΩ
Accuracy1 % of full scale
Response time (to 95%)< 10 µs
Maximum sampling rateWS6-1000WS6-500WS6-200
8 bit
measuring one channel1 GSa/s500 MSa/s200 MSa/s
measuring two channels500 MSa/s200 MSa/s100 MSa/s
measuring three or four channels200 MSa/s100 MSa/s50 MSa/s
12 bit
measuring one channel500 MSa/s200 MSa/s100 MSa/s
measuring two channels200 MSa/s100 MSa/s50 MSa/s
measuring three or four channels100 MSa/s50 MSa/s20 MSa/s
14 bit100 MSa/s50 MSa/s20 MSa/s
16 bit6.25 MSa/s3.125 MSa/s1.25 MSa/s
Maximum streaming rate 1WS6-1000WS6-500WS6-200
8 bit
measuring one channel200 MSa/s 2100 MSa/s 240 MSa/s
measuring two channels100 MSa/s 350 MSa/s 320 MSa/s
measuring three or four channels50 MSa/s 425 MSa/s 410 MSa/s
12 bit
measuring one channel100 MSa/s 350 MSa/s 320 MSa/s
measuring two channels50 MSa/s 425 MSa/s 410 MSa/s
measuring three or four channels25 MSa/s 512.5 MSa/s 55 MSa/s
14 bit
measuring one channel100 MSa/s 350 MSa/s 320 MSa/s
measuring two channels50 MSa/s 425 MSa/s 410 MSa/s
measuring three or four channels25 MSa/s 512.5 MSa/s 55 MSa/s
16 bit6.25 MSa/s 63.125 MSa/s1.25 MSa/s
1.Due to computer restrictions, on some computers the highest streaming rates may not be available.
  When LAN/WiFi connected, the maximum streaming rate is limited, and depends on the quality of the network.
2.≤ 40 MSs/s when connected to USB 2.0 or via LAN/WiFi
3.≤ 20 MSs/s when connected to USB 2.0 or via LAN/WiFi
4.≤ 10 MSs/s when connected to USB 2.0 or via LAN/WiFi
5.≤ 5 MSs/s when connected to USB 2.0 or via LAN/WiFi
6.≤ 3.125 MSs/s when connected to USB 2.0 or via LAN/WiFi

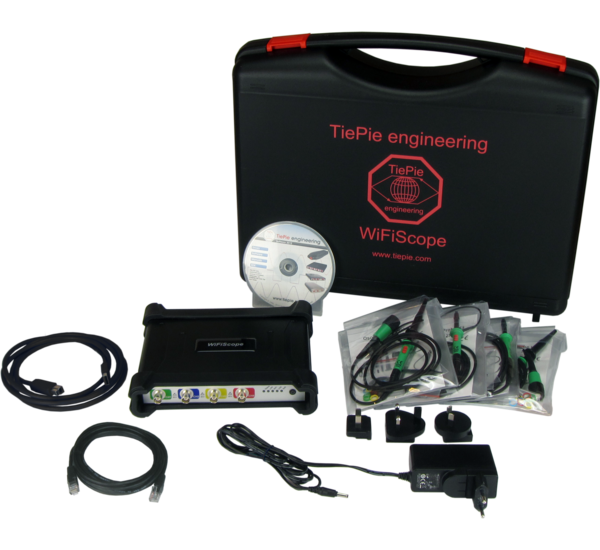

Apperance

드라이버 및 소프트웨어
기술버전비고크기
USB 드라이버8.1.9Windows 10, 32 및 64 비트3.80 메가 바이트다운로드
다중 채널 소프트웨어1.44.0Windows 10, 32 및 64 비트 (PDF 설명서 포함)94.72 메가 바이트다운로드
매뉴얼 및 문서
기술버전비고크기
다중 채널 소프트웨어 설명서1.07영어4.86 메가 바이트다운로드
WiFiScope 빠른 시작 안내서영어2.55 메가 바이트다운로드
WiFiScope WS6 기기 설명서2.31영어1.03 메가 바이트다운로드
WiFiScope WS6 데이터 시트영어3.70 메가 바이트다운로드
